DataLOG

Le DataLOG (MWX8) a été conçu pour répondre aux besoins des chercheurs en matière d’acquisition et de suivi de données portables dans les secteurs de la performance humaine, des sciences du sport, de la recherche médicale, de l'ergonomie industrielle, de la marche et de formation.

Le DataLOG peut être porté au bras ou à la jambe en plus du placement traditionnel à la ceinture. Il comprend un écran graphique LCD couleur, un joystick, une interface pour carte micro SD et une liaison en temps réel avec un PC grâce à la technologie Bluetooth®.

DataLOG est disponible en tant que dispositif médical ou non médical

Durant toutes les étapes du processus de conception et de développement, une attention particulière a été accordée à la liaison sans fil Bluetooth, permettant le transfert et l'affichage des données en temps réel. De plus, les données sont automatiquement sauvegardées sur la carte Micro SD, offrant ainsi une totale tranquillité d'esprit.

  • Acquisition de données mobile dernière génération entièrement programmable
  • Affichage et analyse des données en temps réel
  • 8, 16 ou 24 canaux indépendants programmables
  • Taux d'échantillonnage jusqu'à 20 KHz / canal (160 Khz au total par DataLOG)
  • Sauvegarde automatique des données sur une carte Micro SD
  • Technologie Bluetooth de pointe
  • Bibliothèque de liens dynamiques (dll) pour le transfert de données en temps réel vers d'autres applications
  • Synchronisation simple avec des systèmes tiers
  • Ecran graphique couleur LCD
  • Le logiciel de gestion de données DataLOG peut contrôler simultanément jusqu'à 3 unités DataLOG, donnant au chercheur la possibilité de travailler avec 24 canaux programmables indépendants.

Caractéristiques et accessoires

Le DataLOG est une unité d'acquisition de données programmable d'usage général permettant à l'utilisateur de collecter des données analogiques et numériques à partir d'une large gamme de capteurs. Tous les capteurs de Biometrics Ltd se connectent facilement au DataLOG, y compris :

Les options d'enregistrement des données comprennent :

  • affichage et analyse en temps réel sur le PC grâce au Bluetooth
  • enregistrement sur le PC et sauvegarde automatique sur carte Micro SD
  • stockage des données sur carte Micro SD pour un téléchargement ultérieur
  • transfert des données en temps réel à l'aide de la bibliothèque de liens dynamiques dans des programmes tiers utilisant des outils tels que MS Visual Basic ou Visual C++
  • Stockage des données sous format ASCII ou d'onde sonore standard pour les transférer à d'autres applications telles que Microsoft Excel ou Cool Edit
  • affichage en temps réel sur l'écran graphique DataLOG en unités de mesure, sous forme de diagramme ou d'alarmes sonores réglables
  • démarrage manuel avec arrêt automatique prédéfini
  • démarrage/arrêt de l'enregistrement à distance par un signal TTL envoyé par une autre instrumentation au DataLOG (via le câble SYNC1 inclus). DataLOG agit comme esclave
  • démarrage/arrêt d'une autre instrumentation par un signal TTL envoyé par le DataLOG (via le câble SYNC5 inclus). DataLOG agit comme le maître

La configuration de l'amplificateur frontal et l'alimentation des capteurs sont programmables, ce qui permet au chercheur de connecter une large gamme de capteurs standards ou sur mesure, y compris :

  • Cellules de pesage standards
  • Dispositifs de jauge de contrainte
  • Entrées de tension simple
  • Entrées de tension différentielle
  • Sondes de température
  • Débitmètres
  • Microphones

Le DataLOG est configuré depuis le PC hôte en utilisant la liaison sans fil Bluetooth, incluant un paramétrage simple pour chaque canal du gain, de l’alimentation, du taux d'échantillonnage et des paramètres de dates. Lorsque les capteurs de Biometrics sont connectés, ces paramètres sont automatiquement définis à l'aide d'un menu déroulant.

Après la configuration à partir du PC, de nombreuses opérations sont effectuées à l'aide de l'écran LCD et du menu du DataLOG. Les écrans sont sélectionnés en défilant vers la gauche ou la droite à l'aide du joystick de navigation.

Marqueurs d'événements

Ces accessoires utiles permettent d'enregistrer des marques temporelles dans les données enregistrées. Les événements sont marqués pendant la durée d’appui sur l'interrupteur :

  • IS3 - Un câble de 1.8 mètres avec une extrémité pour se connecter au DataLOG et un interrupteur manuel à l’autre extrémité.
  • IS3LEDIdentique à l'IS3, mais avec une LED au niveau de l'interrupteur manuel, qui s'allume lorsque l'interrupteur est enclenché afin de pouvoir voir lorsque le bouton est actif sur les enregistrements vidéos.
  • IS3Pedal - Un câble de 2 mètres avec une extrémité pour se connecter au DataLOG, et une pédale-interrupteur à l'autre. Cela permet de marquer les événements tout en laissant les deux mains libres.

Interrupteur marche/arrêt à distance

  • IS4LED - L'interrupteur marche/arrêt à distance IS4LED est composé d’un câble de 1,8 mètre avec une extrémité pour se connecter au DataLOG et un interrupteur à main à l'autre. En appuyant sur l'interrupteur, la fonction de démarrage ou d'arrêt de l'enregistrement est activée. Une LED au niveau de l’interrupteur s'allume lorsque l'interrupteur est pressé pour visualiser cela sur les enregistrements vidéo.

Indicateur d'enregistrement

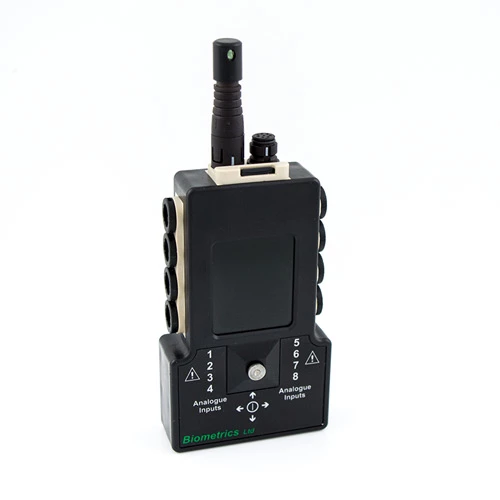

  • IS5-LED - Utilisé pour la synchronisation vidéo, l'IS5LED est un interrupteur à LED qui s'allume lorsque le MWX8 DataLOG commence ou arrête l'enregistrement de données.

Multi Unit Cable

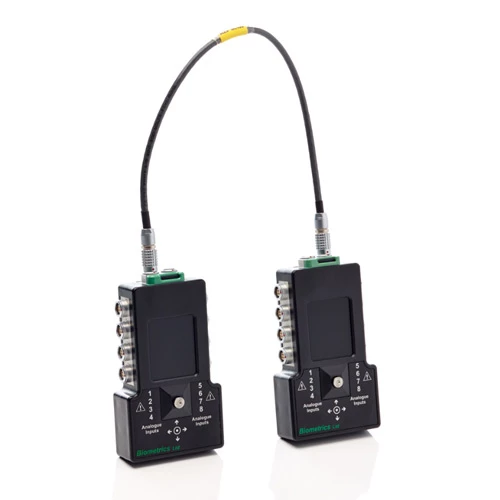

  • SL100 - Il est fortement recommandé de connecter le câble de synchronisation SL100 lorsque l'on utilise plus d'un DataLOG simultanément pour pouvoir utiliser 16 ou 24 canaux de collecte de données. Le câble SL100 se connecte à l'un des canaux numériques de chaque unité.

Câbles de synchronisation

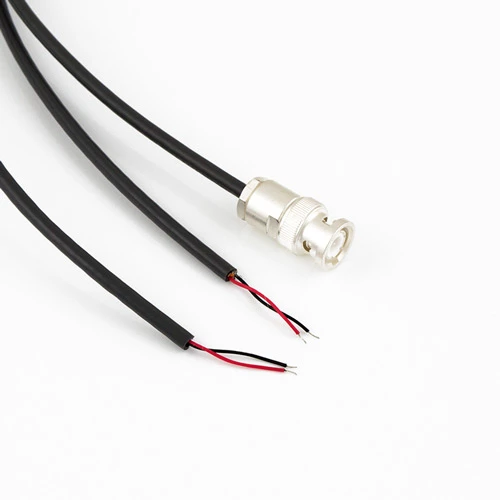

  • SYNC1 - Pour le démarrage/arrêt à distance par un signal TTL {c'est-à-dire la capacité de changer le signal d’une ligne de la logique 1 (+5V) à la logique 0 (+0)} envoyé par d'autres systèmes pour synchroniser la collecte de données de sources multiples (c'est-à-dire que le DataLOG agit comme esclave). Le SYNC1 est un câble de 3 mètres avec une extrémité pour se connecter au DataLOG et 2 fils libres à l'autre extrémité. Alternativement, ce câble peut être adapté avec le connecteur de votre choix.
  • SYNC1BNC - Un câble de synchronisation avec un connecteur BNC monté pour permettre la communication avec certains systèmes tiers tels que Vicon ou Qualisys. Le châssis du connecteur est câblé comme une masse. NOTE : Veuillez contacter Biometrics Ltd ou le fabricant de l'équipement tiers pour des instructions spécifiques avant d'utiliser ce câble.
  • SYNC5 - Pour le démarrage/arrêt à distance par un signal TTL envoyé à des systèmes tiers pour synchroniser la collecte de données des deux sources (c'est-à-dire que DataLOG est le maître). Le SYNC5 est un câble de 3 mètres avec une extrémité pour se connecter au DataLOG et 2 fils libres à l'autre extrémité. Alternativement, ce câble peut être adapté avec le connecteur de votre choix.

Ensemble de Footswitches

  • FS4 - Un assemblage de 4 capteurs de force (FSRs) chacun dispose d’1.2 mètres de câble et sont facilement connectés au DataLOG permettant utilisation similaire à un interrupteur. Ils permettent d’indiquer un contact comme par exemple la pose du talon et des orteils ou le contact digital. Les capteurs sont fins et robustes et sont généralement placés à l'intérieur de la chaussure ou du gant du sujet pour plus de commodité.
Systèmes portables DataLOG

DataLOG Portable Systems

DataLOG portable systems are comprehensive packages of sensors and instrumentation for static & dynamic measurements in clinical settings, research centres, or any remote location such as a workplace.

View Systems
