DataLOG
Der DataLOG MWX8 verwendet die neueste Datenerfassungstechnologie, die entwickelt wurde, um den Bedürfnissen von Forschern nach tragbarer Datenerfassung und -überwachung in den Bereichen menschliche Performance, Sportwissenschaften, medizinische Forschung, industrielle Ergonomie, Ganglabors und Bildungseinrichtungen gerecht zu werden.

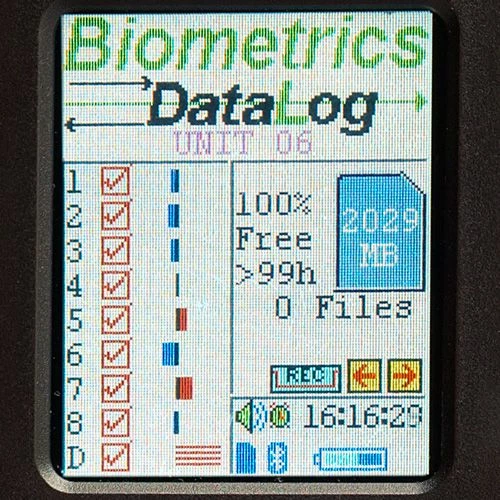

Das kleine, leichtgewichtige, batteriebetriebene Gerät verfügt über ein Farb-Grafik-LCD, Joystick, Micro-SD-Karten-Schnittstelle und eine drahtlose Echtzeit-Bluetooth-Verbindung zu einem PC.

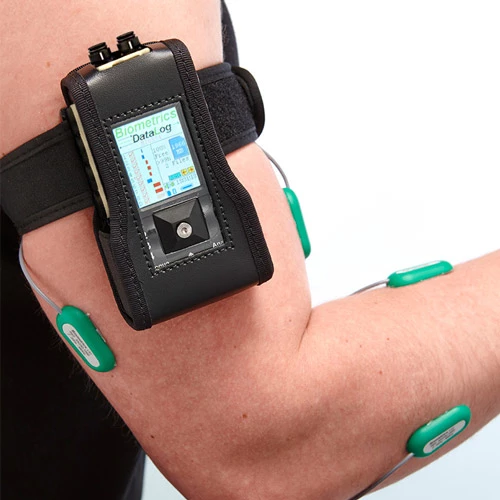

Mit 129 g wiegt der DataLOG MWX8 60% weniger als bisherige Geräte und kann zusätzlich zur traditionellen Gürtel-/Taille Platzierung am Arm oder Bein getragen werden. Diese miniaturisierte Technologie ist mit Abstand das leistungsstärkste tragbare Datenerfassungsgerät auf dem Markt. In allen Phasen des Design- und Entwicklungsprozesses wurde auf die drahtlose Bluetooth®-Verbindung geachtet, die eine Datenübertragung und -anzeige in Echtzeit ermöglicht. Darüber hinaus werden die Daten automatisch auf der Micro-SD-Karte gesichert, so dass Sie sich auf jeden Fall keine Sorgen machen müssen.
Spezifikationen
| Maβe | 104 x 62 x 22 mm | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mass | 129 g | |||||||||||||||||||||||||||||||||||||||||||||||
| Batterietyp | 2 x Alkaline AA (siehe unten für Empfehlungen) BatterietypDie folgenden Batterien werden empfohlen:
Wir empfehlen die Verwendung von aufladbaren Zelltechnologie nicht. Nicht verwenden, da dies zu Problemen mit der automatischen Abschaltfunktion und der Stabilität der Aufnahme auf der Karte führt. |
|||||||||||||||||||||||||||||||||||||||||||||||
| Batterielebensdauer | 5-20 Stunden nominal abhängig von Sensortyp und -menge (siehe unten für Empfehlungen) BatterielebensdauerDie maximale Länge einer Aufnahme wird wie folgt von den Batterien beeinflusst:
The following is given for guidance only:
|
|||||||||||||||||||||||||||||||||||||||||||||||
| Mikroprozessorgesteuerte Verstärker mit programmierbarer Verstärkung | ||||||||||||||||||||||||||||||||||||||||||||||||
| Analoge Kanäle | 8 | |||||||||||||||||||||||||||||||||||||||||||||||
| Digitale Kanäle | 4 | |||||||||||||||||||||||||||||||||||||||||||||||
| Anzahl der Goniometer-Kanäle | 0 bis 8, abhängig von der Anzahl an allgemeinen analogen Kanälen (Auswahl durch den Benutzer) | |||||||||||||||||||||||||||||||||||||||||||||||
| Anzahl der allgemeinen analogen Kanäle | 0 bis 8, abhängig von der Anzahl der Goniometerkanäle (Auswahl durch den Benutzer) | |||||||||||||||||||||||||||||||||||||||||||||||
| Allgemeine analoge Kanäle können einseitig oder differentiell sein, abhängig von der Belegung des Front End Steckers | ||||||||||||||||||||||||||||||||||||||||||||||||
| Interner Speicher | 2GB Micro-SD-Karte | |||||||||||||||||||||||||||||||||||||||||||||||
| Bluetooth-Adapter | Microsoft Bluetooth®-Stack kompatibel | |||||||||||||||||||||||||||||||||||||||||||||||
| Front End ADC | 14 Bit gibt +/- 4000 Zählimpulse Auflösung | |||||||||||||||||||||||||||||||||||||||||||||||
| Hardware-Verstärkungsbereich-Optionen | Max. Eingabe | Lösung | ||||||||||||||||||||||||||||||||||||||||||||||
| ±1mV | 0.244 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±3mV | 0.732 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±10mV | 2.44 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±30mV | 7.32 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±100mV | 24.4 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±300mV | 73.2 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±1V | 0.244 mV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±3V | 0.732 mV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±6mV | 1.464 mV | |||||||||||||||||||||||||||||||||||||||||||||||
| Aufnahmemodus | Aufnahme auf Bluetooth® und Micro SD Karte Nur auf Micro SD-Karte aufnehmen Nur auf Bluetooth® aufnehmen |
|||||||||||||||||||||||||||||||||||||||||||||||
| Bereich der Abtastfrequenz pro Analogkanal | 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 1250, 2000, 2500, 5000, 10000, 20000 Hz (Hinweis: Bluetooth wird nur bei höheren Abtastraten überwacht) |
|||||||||||||||||||||||||||||||||||||||||||||||
| Bandbreite | Eingabebereich | Bandbreite | ||||||||||||||||||||||||||||||||||||||||||||||
| 1mV and 3mV | DC to 1KHz (+0dB / -3dB) | |||||||||||||||||||||||||||||||||||||||||||||||
| 10mV to 3V | DC to 10KHz (+0dB / -3dB) | |||||||||||||||||||||||||||||||||||||||||||||||
| Ein automatischer digitaler Anti-Alias-Filter: ungefähr -3dB bei einer Abtastrate von 0,45 und eine maximale Dämpfung von -13 dB über 0,8 x Abtastrate |
||||||||||||||||||||||||||||||||||||||||||||||||
| Stromversorgung pro Kanal | Einstellbare 0 bis 4,6 VDC | |||||||||||||||||||||||||||||||||||||||||||||||
| Stromzufuhr pro Kanal | ≤ 20 mA | |||||||||||||||||||||||||||||||||||||||||||||||
| Genauigkeit | Besser als +/- 0,5% Skalenendwert | |||||||||||||||||||||||||||||||||||||||||||||||
| Maximaler Gleichtakt | 1.2 V | |||||||||||||||||||||||||||||||||||||||||||||||
DataLOG Funktionen & Zubehör
Ereignis-Marker
Mit diesem nützlichen Zubehör können Zeitmarken in den aufgezeichneten Daten registriert werden. Die Ereignisse werden für die Dauer der Schalterbetätigung aufgezeichnet:
- IS3 - IS3 - Ein 1,8 Meter langes Kabel mit einem geeigneten Stecker an einem Ende zum Anschluss an das DataLOG und einem Handschalter am anderen Ende
- IS3LED – wie oben, jedoch mit LED im Handschalter, die leuchtet, wenn der Schalter gedrückt wird, um die Videoaufzeichnungen zu visualisieren
- IS3Pedal - Ein 2 Meter langes Kabel mit einem geeigneten Stecker an einem Ende zum Anschluss an das DataLOG und einem Fußschalter am anderen Ende. So können Ereignisse aufgezeichnet werden, so dass beide Hände frei bleiben
SL100 synchronizationskabel

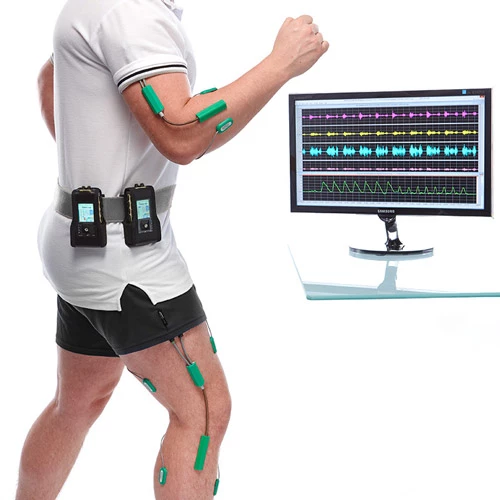

Es wird dringend empfohlen, das SL100-synchronizationskabel anzuschließen, wenn mehr als ein DataLOG gleichzeitig verwendet wird, um 16 oder 24 Kanäle für die Datenerfassung zu erhalten. Das SL100-Kabel kann an einen beliebigen digitalen Kanal eines jeden Geräts angeschlossen werden.
synchronizationskabel SYNC5
Für Fernstart/-stop durch ein TTL-Signal, das an Hardware-Systeme von Drittanbietern gesendet wird, um die Datenerfassung aus beiden Quellen zu synchronisieren (d. h. DataLOG ist der Meister). Das SYNC5 ist ein 3 Meter langes Kabel mit einem Stecker an einem Ende zum Anschluss an die digitale Eingangsbuchse des DataLOG und 2 Flug Kabel am anderen Ende. Alternativ kann dieses Kabel auch mit einem beliebigen Stecker geliefert werden.
synchronizationskabel SYNC1
Für Fernstart/-stop durch ein TTL-Signal {d. h. die Möglichkeit, eine Signalleitung von Logik 1 (+5V) auf Logik 0 (+0)} von anderen Hardware-Systemen zu schalten, um die Datenerfassung aus mehreren Quellen zu synchronisieren (d. h. DataLOG ist ein Slave-Modul). Das SYNC1 ist ein 3 Meter langes Kabel mit einem Stecker an einem Ende zum Anschluss an die digitale Eingangsbuchse des DataLOG und 2 Slave-Modul am anderen Ende. Alternativ kann dieses Kabel auch mit einem beliebigen Stecker versehen werden.
synchronizationskabel SYNC1BNC
Ein Synchronisierungskabel mit einem BNC-Stecker, der sich für die Verbindung mit bestimmten Systemen von Drittanbietern wie Qualisys oder Vicon eignet. Das Steckergehäuse „kann als gewöhnliche Leitung oder Erdung verwendet werden. HINWEIS: Wenden Sie sich an Biometrics Ltd oder den Gerätehersteller für spezielle Anweisungen, bevor Sie dieses Kabel verwenden.
Fernstart-/Stop-Schalter für Videosynchronization IS4LED
Ein 1,8 Meter langes Kabel mit einem passenden Stecker an einem Ende zum Anschluss an das MWX8 DataLOG und einem Handschalter am anderen Ende. Durch Drücken des Schalters wird die Aufnahme gestartet bzw. gestoppt und die LED aktiviert, die im Video sichtbar ist und als synchronizationspunkt dient.
Aufzeichnungsindikator IS5LED
Die IS5LED dient zur Videosynchronization und ist ein LED-Kontrollschalter, der aufleuchtet, wenn das MWX8 DataLOG die Datenaufzeichnung startet oder stoppt.
Kontaktschalter-Set FS4
Ein Set von 4 Kraftmessenden Widerstandssensoren (FSRs) auf je 1,2 Meter Kabel, die einfach über einen Stecker mit dem DataLOG verbunden werden und als Schalter zur Signalisierung von Kontakten, z. B. Fersen- und Zehenauftritt oder Handflächenkontakt, verwendet werden können. Die Sensoren sind dünn und robust und werden in der Regel bequem im Schuh oder Handschuh des Probanden verstaut.
Tragbare DataLOG-Systeme
Die tragbaren DataLOG-Systeme sind umfassende Sensoren- und Instrumentenpakete für statische und dynamische Messungen in klinischen Umgebungen, Forschungszentren oder an einem entfernten Standort wie einem Arbeitsplatz.
