DataLOG
O DataLOG (MWX8) foi desenvolvido para atender às necessidades dos pesquisadores de coleta e monitoramento portáteis de dados em desempenho humano, ciências do esporte, pesquisa médica, ergonomia industrial, laboratórios de marcha e ambientes educacionais.
O DataLOG pode ser usado no braço ou na perna, além da colocação tradicional de cinto / cintura e incorpora um LCD gráfico colorido, joystick, interface de cartão micro SD e um link da tecnologia sem fio Bluetooth® em tempo real para um PC.
Durante todas as etapas do processo de design e desenvolvimento, foi dada atenção ao link Bluetooth Wireless, fornecendo transferência e exibição em tempo real. Além disso, os dados são automaticamente copiados para o cartão Micro SD, proporcionando total tranquilidade.
Especificações
| Dimensões | 104 x 62 x 22 mm | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Massa | 129 g | |||||||||||||||||||||||||||||||||||||||||||||||
| Tipo de Bateria | 2 x AA alcalinas (veja abaixo as recomendações ) Duração da bateriaAs seguintes baterias são recomendadas:
Não recomendamos o uso de nenhuma tecnologia de célula recarregável. Não use, pois isso causará problemas com o desligamento automático e a estabilidade da gravação no cartão. |
|||||||||||||||||||||||||||||||||||||||||||||||
| Duração da bateria | 5-20 horas nominais, dependendo do tipo e quantidade do sensor (see here for guidance) Duração da bateriaA duração máxima de uma gravação será influenciada pelas baterias da seguinte maneira:
O seguinte é fornecido apenas para orientação:
|
|||||||||||||||||||||||||||||||||||||||||||||||
| Amplificadores de ganho programáveis controlados por microprocessador | ||||||||||||||||||||||||||||||||||||||||||||||||
| Canais analógicos | 8 | |||||||||||||||||||||||||||||||||||||||||||||||
| Canais Digitais | 4 | |||||||||||||||||||||||||||||||||||||||||||||||
| Número de canais do goniômetro | 0 a 8, dependendo do número de canais analógicos gerais (seleção do usuário) | |||||||||||||||||||||||||||||||||||||||||||||||
| Número de canais analógicos gerais | 0 a 8, dependendo do número de canais do goniômetro (seleção do usuário) | |||||||||||||||||||||||||||||||||||||||||||||||
| Os canais analógicos gerais podem ser de extremidade única ou diferencial, dependendo da configuração da fiação do plugue da extremidade frontal | ||||||||||||||||||||||||||||||||||||||||||||||||
| Memória Interna | Cartão Micro SD de 2 GB | |||||||||||||||||||||||||||||||||||||||||||||||
| Adaptador Bluetooth | Compatível com pilha Bluetooth da Microsoft | |||||||||||||||||||||||||||||||||||||||||||||||
| Front End ADC | 14 bits dando +/- 4000 contagens de resolução | |||||||||||||||||||||||||||||||||||||||||||||||
| Opções de faixa de ganho de hardware | Entrada Máxima | Resolução | ||||||||||||||||||||||||||||||||||||||||||||||
| ±1mV | 0,244 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±3mV | 0,732 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±10mV | 2.44 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±30mV | 7,32 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±100mV | 24,4 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±300mV | 73,2 µV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±1V | 0,244 mV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±3V | 0,732 mV | |||||||||||||||||||||||||||||||||||||||||||||||
| ±6mV | 1,464 mV | |||||||||||||||||||||||||||||||||||||||||||||||
| Modo de Gravação | Gravar no cartão Bluetooth e Micro SD Gravar apenas no cartão Micro SD Gravar apenas para Bluetooth |
|||||||||||||||||||||||||||||||||||||||||||||||
| Faixa de frequência de amostragem por canal analógico | 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 1250, 2000, 2500, 5000, 10000, 20000 Hz (nota: o Bluetooth é usado para monitorar apenas nas taxas de amostragem mais altas) |
|||||||||||||||||||||||||||||||||||||||||||||||
| Latência | 8mS ± 2mS | Gravando apenas no cartão, nenhum dongle Bluetooth conectado ao PC. | ||||||||||||||||||||||||||||||||||||||||||||||
| Largura de banda | Faixa de entrada | Largura de banda | ||||||||||||||||||||||||||||||||||||||||||||||
| 1mV e 3mV | DC a 1KHz (+ 0dB / -3dB) | |||||||||||||||||||||||||||||||||||||||||||||||
| 10mV e 3V | DC a 10KHz (+ 0dB / -3dB) | |||||||||||||||||||||||||||||||||||||||||||||||
| Um filtro digital anti-alias automático: aproximadamente -3dB a 0,45 x taxa de amostragem e uma atenuação máxima de -13dB acima de 0,8 x taxa de amostragem |
||||||||||||||||||||||||||||||||||||||||||||||||
| Fonte de alimentação por canal | Ajustável de 0 a 4,6 Vcc | |||||||||||||||||||||||||||||||||||||||||||||||
| Fornecimento atual por canal | ≤ 20 mA | |||||||||||||||||||||||||||||||||||||||||||||||
| Precisão | Melhor que +/- 0,5% da escala completa | |||||||||||||||||||||||||||||||||||||||||||||||
| Modo Comum Máximo | 1,2 V | |||||||||||||||||||||||||||||||||||||||||||||||
Recursos e acessórios do DataLOG
Marcadores de evento
Esses acessórios úteis permitem que as marcas de tempo sejam registradas nos dados gravados. Os eventos são marcados pelo período em que o comutador é pressionado:
- IS3 - Um cabo de 1,8 metro com um conector adequado em uma extremidade para conectar ao DataLOG e um comutador portátil na outra.
- IS3LED - Igual ao IS3, mas com um LED no interruptor manual, que acende quando o interruptor é pressionado para visualização nas gravações de vídeo.
- IS3Pedal - Um cabo de 2 metros com um conector adequado em uma extremidade para conectar ao DataLOG e um pedal na outra. Isso permite que os eventos sejam marcados, deixando as duas mãos livres.
Cabo Multi Unidade

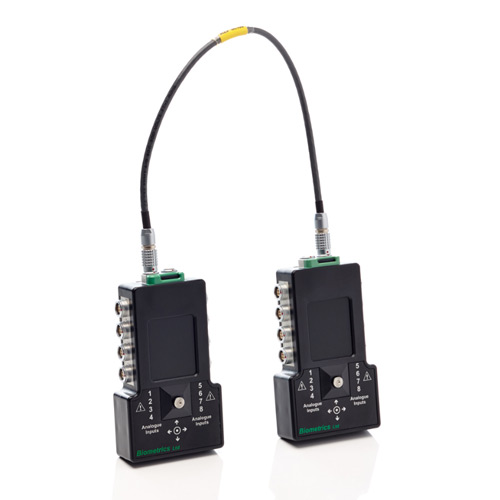

- SL100 - É altamente recomendável que o cabo de sincronização do SL100 seja conectado ao usar mais de um DataLOG simultaneamente para obter 16 ou 24 canais de coleta de dados. O cabo SL100 se conecta a qualquer um dos canais digitais em cada unidade.
Cabos de sincronização
- SYNC1 - Para partida / parada remota por um sinal TTL {ou seja, a capacidade de alternar uma linha de sinal da lógica 1 (+ 5V) para a lógica 0 (+0)} enviada de outros sistemas de hardware para sincronizar a coleta de dados de várias fontes (ou seja, DataLOG é um escravo). O SYNC1 é um cabo de 3 metros com um conector em uma extremidade para conectar ao soquete de entrada digital do DataLOG e 2 fios voadores na outra extremidade. Como alternativa este cabo pode ser especificado com qualquer conector de sua escolha.
- SYNC1BNC - Um cabo de sincronização com um conector BNC instalado para interface com certos sistemas de terceiros, como Qualisys ou Vicon. O chassi do conector é conectado como comum ou terra. NOTA: Entre em contato com a Biometrics Ltd ou com o fabricante do equipamento de terceiros para obter instruções específicas antes de usar este cabo.
- SYNC5 - Para iniciar / parar remotamente por um sinal TTL enviado a sistemas de hardware de terceiros para sincronizar a coleta de dados de ambas as fontes (por exemplo, DataLOG é o mestre). O SYNC5 é um cabo de 3 metros com um conector em uma extremidade para conectar ao soquete de entrada digital do DataLOG e 2 fios voadores na outra extremidade. Como alternativa este cabo pode ser especificado com qualquer conector de sua escolha.
Chave de partida / parada remota
- LED IS4 - igual ao IS3, mas com um LED no comutador portátil, que acende quando o comutador é pressionado para visualização nas gravações de vídeo.
Indicador de registro
- IS5-LED - Usado para sincronização de vídeo, o IS5LED é um interruptor LED indicador que acende quando o MWX8 DataLOG inicia ou para a gravação de dados.
Montagem do interruptor de contato
- FS4 - Um conjunto de 4 sensores de resistência de sensor de força (FSRs) cada um em 1,2 metros de cabo que são prontamente conectados ao DataLOG através de um conector para uso como interruptores para indicar contato, por exemplo: gravar no calcanhar e dedos ou contato palmar. Os sensores são finos e robustos e geralmente são colocados dentro do sapato ou da luva do sujeito por conveniência.
