Sensores EMG
Os sensores e sistemas de EMG de superfície da Biometrics Ltd. têm sido extensivamente pesquisados e desenvolvidos ao longo de vários anos, incorporando os mais recentes princípios de design e tecnologias para atender às necessidades dos pesquisadores para a análise da atividade muscular.
Sensor EMG de superfície (Électrodes intégrales)
Disponíveis nas opções sem fio (LE230) ou com fio (SX230), ambos os sensores são exclusivos em seus designs, já que a impedância de entrada do amplificador é> 100 Mohms, isso significa que pouca ou nenhuma preparação da pele é necessária e sem a necessidade de qualquer gel condutor.
O sensor EMG sem fio DataLITE é pequeno, leve e usa salto de frequência progressivo, detecção de erros e algoritmos de recuperação de dados, permitindo que as leituras da atividade muscular sejam suaves e robustas, mesmo em um ambiente de trabalho típico com um alcance de até 30 metros de seu receptor.
Sensor EMG de superfície (sem fio / com fio)
| Sensor EMG sem fio DataLITE | Sensor EMG com fio | |
|---|---|---|
| Ref. Produto | LE230 | SX230 |
| Dimensões | 42 x 24 x 14 mm | 37 x 20 x 6 mm |
| Massa | 17 g | 5 g (excluindo cabo e plugue) |
| Largura de banda | 10 – 250, 470, 950, 5000Hz | 20 – 460Hz |
| Largura de banda adicionais | N/A | 5Hz – 480Hz 5Hz – 1000Hz |
| Diâmetro do contato | 10 mm | |
| Espaçamento do Contact Center | 20 mm | |
| Eletrodos | Reutilizável seco integral | |
| CMRR @ 60 Hz (dB) | > @ 96dB (normalmente 110dB) | |
| Escala Completa | 5 choices user select ±6000µV, ±2000µV, ±600µV, ±200µV, ±60µV |
+/- 3 mV Peak to Peak |
| Ganho | Unidade padrão 1000 (100 também disponível) | |
| Impedância de entrada | >100 Mohms | |
| Precisão | +/- 1.5% | +/- 2%escala completa |
| Ruído | ‹ 5µV | |
| Tensão de alimentação | N/A | +3.50 to +5.5 Vdc |
| Vida da bateria | Até 8 horas | N/A |
| Tipo de Bateria | Polímero de íon de lítio recarregável | N/A |
| Perda de dados de transmissão sem fio | Tolerante para 120mS | N/A |
| Alcance da interface | Alcance sem fio de até 30m | Cabo (comprimentos personalizados a pedido) |
| Interfaces compatíveis | DataLITE PIONEER, ADVANCE, EXPLORE | DataLOG, DataLINK, Amplifier ou terceiros |
Amplificador de superfície EMG (Électrodes jetables)
Para aplicações em que a distância entre eletrodos é desejada, o Surface EMG Amplifier (SX230FW) possui dois fios de fio voador para uso com qualquer eletrodo SEMG reutilizável ou descartável que incorpore um encaixe de 4 mm. A distância máxima entre eletrodos é de 170 mm e a distância mínima depende do tamanho dos eletrodos utilizados.
Surface EMG Amplifier (Wireless / Wired)
| Amplificador de EMG sem fio DataLITE | Amplificador EMG com fio | |
|---|---|---|
| Ref. Produto | LE230FW | SX230FW |
| Dimensões | 42 x 24 x 14 mm Dois conectores de encaixe de 4 mm em fios de 100 mm |
38 x 20 Dois conectores de encaixe de 4 mm em fios de 100 mm |
| Massa | 17 g (excluindo cabo e plugue) | 8g (excluindo cabo e plugue) |
| Largura de banda | 10 – 250, 470, 950, 5000Hz | 20 – 460Hz |
| Largura de banda adicionais | N/A | 5Hz – 480Hz 5Hz – 1000Hz |
| Diâmetro do contato | Depende do tamanho do eletrodo | |
| Espaçamento do Contact Center | Variável | |
| Eletrodos | Descartável | |
| CMRR @ 60 Hz (dB) | > @ 96dB (normalmente 110dB) | |
| Escala Completa | 5 choices user select ±6000µV, ±2000µV, ±600µV, ±200µV, ±60µV |
+/- 3 mV Peak to Peak |
| Ganho | Unidade padrão 1000 (100 também disponível) | |
| Impedância de entrada | >100 Mohms | |
| Precisão | +/- 1.5% | +/- 2% escala completa |
| Ruído | ‹ 5µV | |
| Tensão de alimentação | N/A | +3.50 to +5.5 Vdc |
| Vida da bateria | Até 8 horas | N/A |
| Tipo de Bateria | Polímero de íon de lítio recarregável | N/A |
| Perda de dados de transmissão sem fio | Tolerante para 120mS | N/A |
| Alcance da interface | Alcance sem fio de até 30m | 1.25m cabo (comprimentos personalizados a pedido) |
| Interfaces compatíveis | DataLITE PIONEER, ADVANCE, EXPLORE | DataLOG, DataLINK, Amplifier ou terceiros |
NOVO GANHO VARIÁVEL E FILTRO DE BAIXA PASSAGEM AJUSTÁVEL
O novo sensor DataLITE sem fio LE230 EMG redesenhado tem dois poderosos recursos adicionais, permitindo ao pesquisador maior flexibilidade no ajuste do hardware para atender a aplicações específicas.
- O usuário tem controle total sobre a largura de banda do sensor de 10 Hz a 250 Hz a 10 Hz a 5000 Hz.
- Aumente a sensibilidade do sensor EMG com uma escolha de cinco configurações, fornecendo medições de pico a pico variando de +/- 60mV a +/- 6000mV.
Os sensores e interfaces biométricos são amplamente utilizados nos campos da ergonomia, ciência do esporte e pesquisa médica, onde medições de EMG de superfície são comumente realizadas para uma ampla gama de aplicações, como:
Consumíveis EMG
Os eletrodos de EMG de superfície podem ser usados com o amplificador de EMG (SX230FW). O eletrodo EMG é um eletrodo de prata / cloreto de prata pequeno (22 x 28 mm) projetado para aplicações únicas ou múltiplas no mesmo paciente / sujeito.
Fitas de corte e vinco de dupla face para a conexão de sensores EMG Biometrics Ltd SX230. Hipoalergênico e sem látex. 350 pedaços de fita por pacote.
Ao usar o sensor EMG de superfície (SX230) com qualquer instrumento Biometrics Ltd, independentemente do número de sensores EMG usados ao mesmo tempo, é necessário apenas um dos seguintes cabos de referência de terra:
A pulseira de aterramento plástica R606 possui um conector de pressão padrão de 4 mm e vem com faixas de pulso elásticas convenientes para facilitar o uso. O R606 também pode ser usado com eletrodos reutilizáveis ou descartáveis proprietários com um encaixe de 4 mm.
A cinta de aterramento de metal R506 é igual à R606 e é necessária para o amplificador K800 e os modelos mais antigos das interfaces DataLOG e DataLINK.
A pulseira de aterramento R306 vem com um plugue de mola padrão de 2 mm para conexão com eletrodos descartáveis proprietários com um soquete de 2 mm.
| R306 | R606 / R506 | |
|---|---|---|
| Tipo | Reutilizável | |
| Cabo | Classe altamente flexível, comprimento 1,25 m | Classe altamente flexível, comprimento 2 m |
| Inscrição | Conexão a eletrodos descartáveis usando um plugue de mola de 2 mm |
Conexão a eletrodos SEMG reutilizáveis ou descartáveis com encaixe de 4 mm |

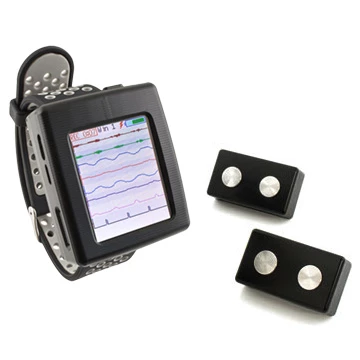

Sistemas EMG
Gama tecnologicamente avançada, mas econômica, de sistemas de captura de dados EMG que oferecem portabilidade total e opções de exibição e análise em tempo real
