Acelerômetro

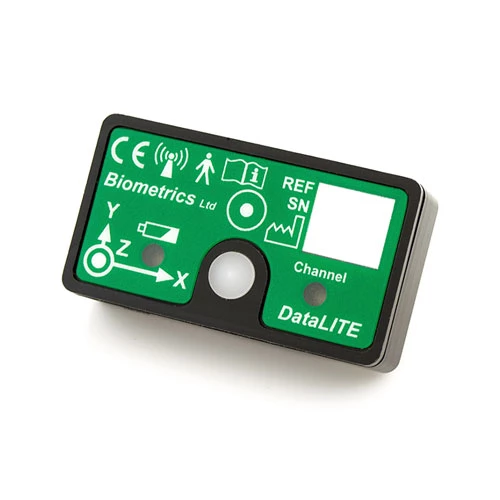

O acelerômetro sem fio (ACL500) é um sensor de precisão de 3 eixos para medir a aceleração dinâmica (ou seja, vibração) e a aceleração estática (ou seja, gravidade). Com uma faixa de ± 16G (± 156,91 m / s2), o sensor transmite dados sem fio para uma interface DataLITE.
O acelerômetro com fio (ACL300) é ideal para várias aplicações de pesquisa, pois vem com configurações de filtro passa baixa selecionáveis padrão em 100 Hz, 500 Hz e 1000 Hz. Temos o prazer de produzir unidades personalizadas com diferentes combinações de configurações de filtro passa-baixo conforme sua solicitação.
Acelerômetro (±1000G)
O acelerômetro (S3-1000G-HA) é mais comumente usado para vibrações industriais, pois o alcance é 100 vezes maior do que o ACL300.
Especificações
| Acelerômetro sem fio (ACL500) | Acelerômetro com fio (ACL300) | Acelerômetro com fio (S3-1000G-HA) | |
|---|---|---|---|
| Alcance | ± 16G | ± 10G | ± 1000G |
| Massa | 15g | 10g | 8g |
| Dimensões | 44 x 24 x 12 mm | 19,0 x 12,7 x 10,9 mm (C x P x A) | 14 x 13 x 14 mm |
| Material da Caixa | Acetal | Alumínio anodizado | Liga de titânio |
| Sensibilidade | ± 100mV / g | ± 1mV / g | |
| Cross Talk | ± 1º | < 5% | |
| Precisão | ±2.5% | Melhor que ± 2% da escala completa | |
| Largura de banda | DC a 1 KHz (+0 dB/-3 dB) | DC a 100Hz +/- 1dB DC a 500Hz +/- 1dB DC a 1000Hz +1dB / – 3dB |
DC a 312, 625, 1250, 2500, 5000 Hz |
| Filtro | 8 pólos, 8ª ordem 1.2 Elíptico | ||
| Sobrevivência de choque | 10,000 g | 500 g | 5000 g |
| Tensão de alimentação | N/A | +4.50 to +5.50 Vdc | |
| Vida da bateria | Até 12 horas | N/A | |
| Tipo de Bateria | Polímero de íon-lítio recarregável | N / D | |
| Perda de transmissão sem fio | Tolerante para 100 mS | N / D | |
| Alcance da interface | Alcance sem fio de até 30m | Comprimentos de cabo disponíveis: 500 mm, 1000 mm, 1500 mm (comprimentos personalizados disponíveis a pedido) |
|
| Interfaces Compatíveis | DataLITE PIONEER, ADVANCE, EXPLORE | DataLOG, DataLINK, Amplifier ou terceiros | |
Recursos do acelerômetro
Filtros de limitação de largura de banda (corte)
Cada canal dos dois modelos de acelerômetro é equipado com um filtro elíptico de 8ª ordem e 1,2 com frequências de corte selecionáveis pelo usuário. Isso fornece o compromisso ideal entre a ondulação da banda de passagem e a inclinação do roll-off; 60 dB de rejeição são alcançados em 1,2 vezes a frequência de canto selecionada. O filtro no ACL300 possui 3 valores e o filtro no S3-1000G-HA possui 5 valores. Eles são selecionados posicionando uma chave simples na unidade de interface do acelerômetro.
A tabela a seguir mostra as possíveis frequências dos cantos definidos e a frequência de amostragem recomendada definida no DataLINK ou no DataLOG para evitar suavização de serrilhado, de acordo com o Teorema da Amostra de Nyquist.
| Largura de banda | Frequência mínima de amostragem por canal do DataLINK ou DataLOG |
|
|---|---|---|
| ACL300 | DC a 100Hz | 200Hz |
| DC a 500Hz | 1000Hz | |
| DC a 1000Hz | 2500Hz | |
| S3-1000G-HA | DC a 312Hz | 1000Hz |
| DC a 625Hz | 1250Hz | |
| DC a 1250Hz | 2500Hz | |
| DC a 2500Hz | 5000Hz | |
| DC a 5000Hz | 10000Hz |
