分析软件

Biometrics分析软件是一套综合分析工具，可以实时采集分析包括EMG表面肌电、动态关节量角计等相关传感器的数据。

分析软件版本说明

分析软件功能

分析软件功能

  1. 可兼容的操作系统 Windows 7, Vista, & XP (32 & 64 bit versions)

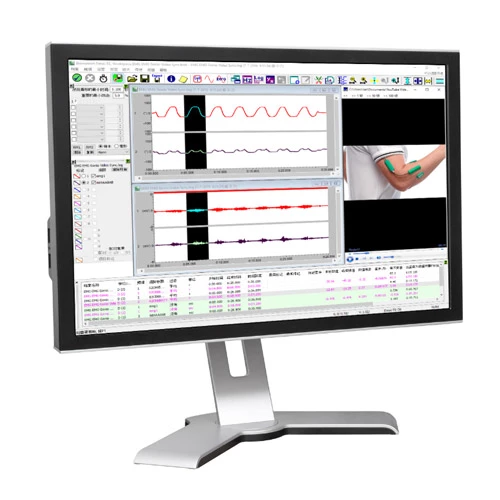

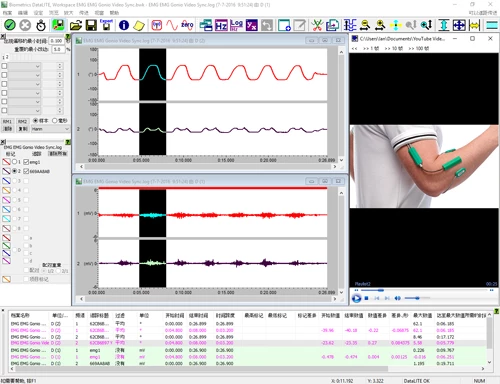

  2. DataLOG和DataLINK数据实时以视频形式显示和保存。
  3. 扩充的结果表可以显示所有通道的数据。
  4. 可以创建和保存自定义界面。
  5. 可以打开无限量的文件，并可以把这些文件数据轨迹用同一时间轴作为起始标识，从而为同时显示大量通道不同类型的轨迹，进行综合分析。
  6. 可以在不同的窗口和格式下显示波形，采用工具可以缩放、滚动和区域标识，窗口有分列式、平铺式、叠加式三种风格。
  7. 同一窗口内的波形可以被叠加或者分开显示。通过简单操作就可以把两种显示方式来回切换。
  8. 可以为每一个轨迹设置所需的工程单位等级
  9. 每个记录的文件包含数据和时间点
  10. 完整的轨迹管理方案 （可以调整线条宽度与颜色、 背景颜色等）)
  11. 能够灵活的在不同窗口、不同轨迹间设置无限量的垂直游标（时间标记用）。可以在扩充的结果列表中显示所有数值。
    • 通过输入最小可达0.001秒的时间值，在扩充的结果列表中改变所有的垂直游标。
    • 通过在Y轴输入最小可达0.01的数值，在扩充的结果列表中改变所有的水平游标。
  12. 滤波
    • 每个轨迹可用多达六个滤波
    • 通过一个简单的操作即可把一个通道的滤波设置复制到其他所有通道。
    • 可以最多保存两种滤波设置，以便于把一个通道的设置非常容易的应用到其他任意通道。这种记忆设置始终保持存档直到被用户修改。
    • 滤波包括： Rectify, Average, RMS, Velocity, Offset, Scale, Integrate, EMG Work Done, LPF 1st Order, Acceleration, Median Frequency, Mean Frequency
  13. 多功能的数据输出, 以便于其他程序分析应用
    • 原始ASCII码输出
    • 工程单位ASCII码输出
    • 经过滤波处理后的工程单位ASCII码输出
    • 波形格式文件
  14. 数据文件文字提示扩展功能
  15. 功率图
  16. X-Y 图
  17. FFT 高通滤波：过滤直流以及低频率信号
  18. FFT窗口功能
  19. 输入和提示音-在数据采集过程中模拟和数字信号输入以工程单位显示。可听与可显示的提示音的高低可以应用在任意一个或所有通道中。
  20. 全面的帮助菜单，可用作硬件和软件的操作的教程。

Power Spectrum

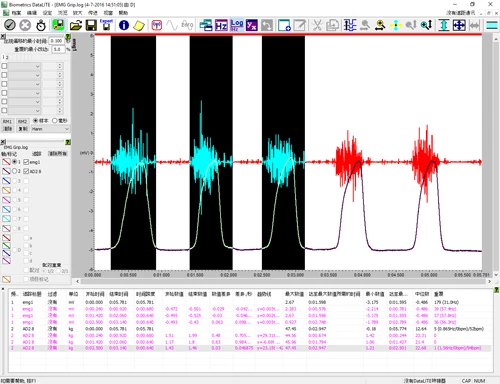

当打开一个文件，它显示的是原始的EMG文件时，那么上面任一或者所有的特性都可以适用。数据可以被设置为一个完整的文件或者根据数据类型不同拆分成小的文件以供后期分析使用。当然在任意时间不止只显示EMG数据。在使用不同的传感器记录时间时，Y轴可以被标记成不同的单位，例如公斤、磅、肢体运动角度。这些单位可以自动存档并且每次打开文件后自动计算。

数字信号和模拟信号在不同的图表中显示。在步态分析中，使用FS4接触开关获取脚趾和脚跟的接触开始与分离的数据。

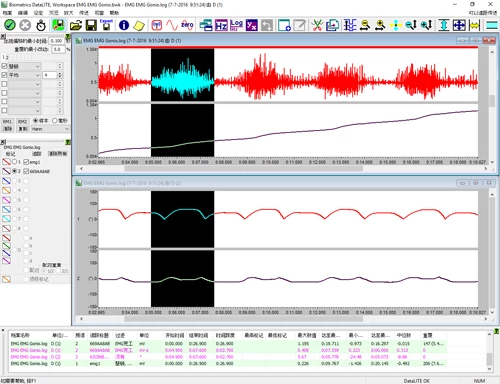

左图显示的是一个自定义界面包含没有滤波的EMG信号数据（腹部肌肉）与动态关节角度数据（髋关节外展/内收）和EMG功率表。

最低的计算机要求

最低的计算机要求

管理和分析软件8.51版

使用以下Biometrics产品时的最低计算机要求:

  • DataLOG硬件：MWX8蓝牙版， W4X8蓝牙版和P3X8 USB版
  • DataLINK硬件：DLK900 USB版

8.51版与32位和64位的微软视窗 7，VISTA 和XP系统兼容。

在安装Biometrics分析软件8.51版时，请确认计算机满足一下要求：

操作系统 微软视窗XP家庭版或专业版（SP2），或以上
微软视窗VISTA家庭基础版，家庭高级版或商业版（SP1），或以上
微软视窗7家庭基础版，家庭高级版或专业版
中央处理器 32位处理器，2GHz或以上
内存 2 GB或以上
显卡 微软兼容的显卡，显存达128 MB或以上
显示器 SVGA显示器，最低分辨率 1024X768像素
声卡 微软兼容声卡
光驱 微软兼容的CD/DVD光驱
硬盘 至少需要10MB的安装空间。保存文件需要额外更多空间
输入 微软兼容的键盘和鼠标
接口 DataLOG
1个USB2.0接口，兼容微软蓝牙栈的蓝牙接收器Class1 V2+EDR，用于W4X8和MWX8蓝牙版
1个USB2.0接口用于P3X8 USB版
DataLINK
1个USB2.0接口用于DLK900 USB版
多媒体读卡器
（只用于DataLOG）		 MicroSD读卡器，用于MWX8
MMC/SD读卡器，用于P3X8和W4X8

服务支援

如有任何需要，请联系Biometrics 工程部:

英国境内电话： 01495 200 800
国际电话: +44 1495 200 800
北美免费电话: 800 543 6698
电子邮件: it.support@biometricsltd.com
