手持触发开关

手持触发开关(IS6LED)为用户提供了一种非常准确的解决方案,使DataLITE与其他系统同步。另一个系统可以由Biometrics Ltd制造,例如DataLOG,或者它可以是第三方系统,例如Vicon或Qualisys运动分析相机的系统。

在所有情况下,手持触发开关通过1小时的记录,系统时序可以同步到≤3mS。

DataLITE无线触发开关完整规格

另外,在录制过程中,可以使用手持触发开关:

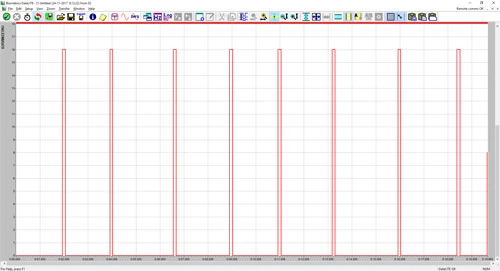

  • 使用“积分触发开关”,以作“手持事件标记”输入任何DataLITE记录。
  • 使用SYNC7电缆,将TTL事件标记发送到第三方系统,以进行同步。
  • 使用SYNC7电缆,从第三方系统接收TTL事件标记输入,以进行同步。

同步的时间方法可以使用安装在触发开关正面的大型绿色LED进行可视化,也可以使用连接SYNC7电缆和数字信号进行电气化。

已知的问题

一般来说,当使用2个数字系统进行录制时,由于以下原因,系统的同步可能变得非常困难:

  • 使用计算机操作平台(包括微软Windows)所固有的通信延迟
  • 2个石英系统时钟之间的差异。 例如,两只石英晶体控制的手表每天准确地说1秒,在零时间完全同步,1小时后将超过40mS。

Biometrics独有的解决方案

通过使用DataLITE触发开关,可以非常准确地同步使用DataLITE和其他记录系统进行记录。

这提供了时序信号,可以用来纠正使用的不同单元之间的开始时间和内部时钟的微小变化。

DataLITE触发开关的组件

大型绿色LED,可与其他视频录制系统精确同步

顶部安装的大按钮来启动和停止录制。 这个按钮可以被编程作为记录过程中的触发开关,而不是停止记录

安装在设备底部的插座,用于与第三方系统进行有线电气同步

同步与事件标记

将触发开关与Biometrics Ltd DataLOG一起使用时,当加载2个文件时,任何时序差异均会自动与DataLITE软件应用程序对齐。

当触发开关与另一个第三方系统一起使用时:

  • 可以使用一个大型绿色LED来可视标记记录的开始和停止。
  • 触发开关可以发送一个TTL,被用作“主控制”第三方系统的开始和停止录制。
  • 触发开关可能会从第三方系统接收TTL,以进行同步。

连接到其他系统

如图所示,使用电缆REF SYNC6可简单地连接IS6LED到DataLOG。

Hand Held Trigger Switch

手持触发开关可以使用电缆REF SYNC7轻松连接到第三方系统,如右图所示。 电线的一端连接到触发开关底部的插座,另一端连接到第三方系统。

与第三方连接的系统是4线电缆,详细信息如下:

电线颜色 描述
黑色 普通(+ 0V)
事件标记输出从DataLITE水平(+ 3V)切换到水平反转(+ 0V)
红色 事件标记输入到DataLITE从第三方系统水平(+ 3V)切换到水平反转(+ 0V)
橘色 事件标记输出从DataLITE水平反转(+ 0V)切换到水平(+ 3V)

Hand Held Trigger Switch

记录

以下示意图详细说明了有关开始记录和停止记录的时序命令。

其他记录系统的同步启动/停止的2个可编程数字输出可以使用SYNC7电线。 一个是另一个的相反,它们可以编程为电平或脉冲输出。 参考左边的示意图。

  • 以灰色背景显示的4个同步输出波形显示编程电平或脉冲输出可用的输出选项
  • 这些数字脉冲允许触发开关作为主设备来启动和停止第三方系统的记录。 或者,它们可以用来将事件标记放入另一个系统中
  • 大的绿色LED可用于可视标记录制的开始和停止。
