DataLINK
DataLINK（DLK900）是一款通用的可编程数据采集系统，允许用户从各种模拟和数字传感器中收集数据。
在管理软件中可对各个通道进行编程设置，包括增益、采样率、偏移和传感器电源。
产品规格
参数
| 尺寸 | 数据采集盒: 130 x 65 x 25 mm 数据转接盒: 180 x 170 x 48 mm |
||
|---|---|---|---|
| 重量 | 数据采集盒: 200g 数据转接盒: 480g |
||
| 主电源持续供电 | |||
| 微处理器控制可编程增益放大器 | |||
| 模拟通道 | 8 | ||
| 数字通道 | 5 | ||
| 前置数模转换器 | 13位，+/-4000分辨率 | ||
| 和主电脑连接 | USB | ||
| 动态关节测角计通道数量 | 用户自定义设置通用模拟通道数量：0到8个 | ||
| 通用模拟通道数量 | 用户自定义设置通用模拟通道数量：0到8个 | ||
| 通用模拟通道通过前置插头接线配置来决定单分或差分输入模式 | |||
| 硬件增益范围选项 | 增益 | 最大输入 | 分辨率 |
| x1000 | ±1mV | 0.244 µV | |
| x300 | ±3mV | 0.732 µV | |
| x100 | ±10mV | 2.44 µV | |
| x30 | ±30mV | 7.32 µV | |
| x10 | ±100mV | 24.4 µV | |
| x3 | ±300mV | 73.2 µV | |
| x1 | ±1V | 0.244 mV | |
| x0.3 | ±3V | 0.732 mV | |
| 每个模拟通道的采样率范围 | 10, 20, 50, 100, 200, 500, 1000, 2500, 5000 Hz （连续采集最大频率40KHz） | ||
| 带宽 | +0 / -1dB up to 2.5 KHz | ||
| 每个通道电压 | 从0-4.950伏特 | ||
| 每个通道电流 | 20 mA | ||
| 模拟信号输出灵敏度 | 等效计数 | 模拟信号输出 | 测角计角度 |
| +4000 | +4Vdc | +180° | |
| 0 | +2Vdc | 0 | |
| -4000 | 0Vdc | -180° | |
| 精确度 | 测量范围的+/- 0.5% | ||
DataLINK可提供非医疗或医疗专用设备
DataLINK专门为科研人员的数据采集需求所设计，适用于有关工业、医疗、教育等领域。
DataLINK 功能和配件

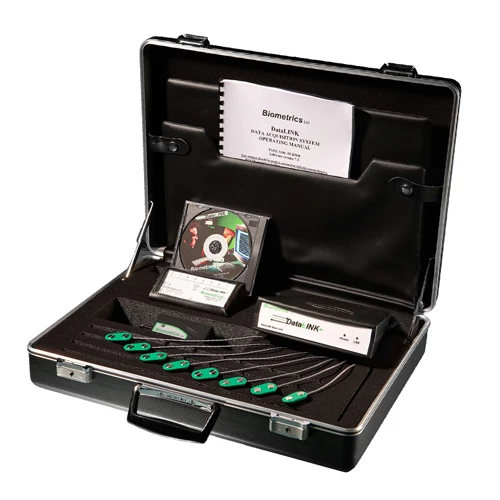

DataLINK 数据采集盒
传感器连接到轻便小巧的数据采集盒，这个采集盒可为不同的传感器编程设置不同的放大倍数及电压，收集和转换数据，并且输出数字信号。数据采集盒通过RS485数据线输出数据到数据转接盒。 这条数据线（型号：R7000）有7米长，可以订制最长可达20米。数据转接盒通过一条USB数据线连接到电脑，数据可以实时存储到电脑硬盘或通过DLL（动态链接库）实时输出到其它应用程序， 例如Microsoft Excel或VB。通过使用一条选配的输出线（型号：R2000i），可以把模拟信号输出从DataLINK的数据转换盒输出到其他模拟数据采集系统。
DataLINK 管理软件
DataLINK管理软件可以同步最多三个DataLINK设备（出厂时间于2013年9月之后）。用户可以使用SL200或者SL300多设备连接线将两个或三个设备连接起来，同步采集最多24个模拟通道和12个数字通道的数据。
包含的实时时钟信息可以使每个记录都可以被标记上准确的开始日期和时间及其持续时长。
DataLINK 输入
DataLINK有8个模拟输入接口，可允许单分和差分输入，另外还有5个数字输入以及DataLINK管理软件。
每个输入通道可以通过DataLINK管理软件快速方便地控制与设置，模拟输入的设置选项包括增益、采样率、传感器供给电压、归零或过滤等级、滞后等级。
事件标识器
使用事件标识器可以在记录的数据中添加时间标记。按压按钮以开始事件标记，松开按钮即结束事件标记。

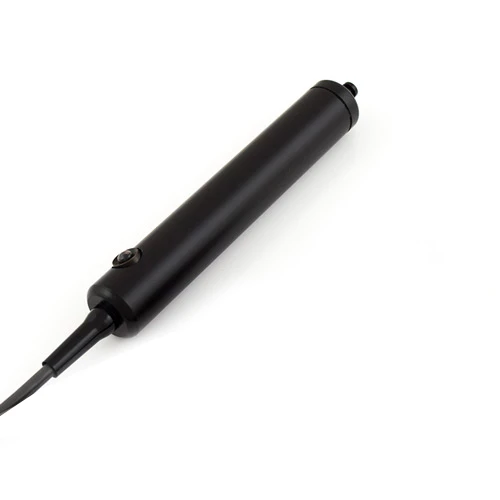

- IS2 - 一根1.8 米长的电缆，一端带有可直接与DataLINK数据采集盒连接的插头，另一端则是手持式开关。这允许用户将时间标记叠加在已记录的数据上，并使用户能够在数据收集期间突出显示特定事件。
- IS2-LED – 与IS2相同，带有LED指示灯，当按下开关按钮时，该指示灯点亮，以便视频录制后的同步。
多设备连接线
- SL200 - 用于连接2个DataLINK设备，可以实现最多16个通道的同步。只兼容最新版本的DataLINK（出厂时间于2013年9月之后）
- SL300 - 用于连接3个DataLINK设备，可以实现最多24个通道的同步。只兼容最新版本的DataLINK（出厂时间于2013年9月之后）
同步电缆
- SYNC1 - 使用此线缆可接收来自第三方硬件系统发来的信号，从而实现远程启动/停止的控制。SYNC1是一根2米长的电缆，一端是可直接连接到DataLINK的数字通道接头，另一端则是2条悬空线。也可以根据用户的需求提供各种型号的接头。

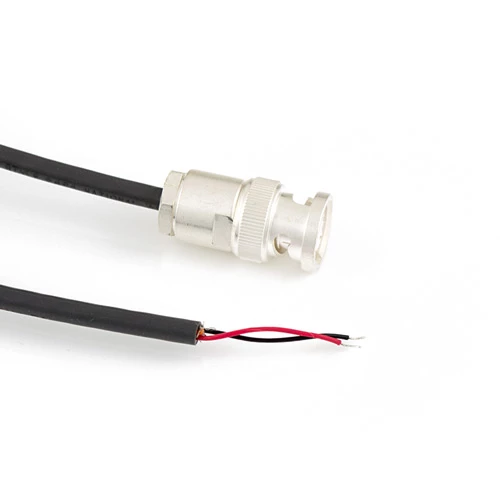

- SYNC1BNC - 带有BNC 连接头的同步电缆，用于连接一些特定的第三方系统，例如 Qualisys 或 Vicon。连接头外部为公共端或接地端。注意：在使用此电缆之前，请联系Biometrics或第三方设备制造商以获取特定说明。
接触开关组件
- FS4 - 带有四个压力感应器的组件，线长1.2米，可连接至DataLINK的一个数字输入接口 ，用作接触信号的检测，例如用于脚跟和脚趾或者脚掌与地面的接触测试，为了方便测试，通常会放置在测试对象的鞋子或手套内。
含BNC接头的模拟信号输出线R2000iBNC
具有 8个BNC 连接头，用于连接到各种专用AD板。每个DataLINK 设备最多可以将多达8 个通道的实时模拟数据直接传输到其他硬件中，实现与其他输入信号数据的同步。 例如，将DataLINK 收集的表面肌电信号集成到运动捕捉视频分析系统中。
