DataLITE无线传感器

最多可以将16个DataLITE无线传感器连接到一个DataLITE接口，可在长达30米的范围内进行高质量的数据通讯！

DataLITE无线系统涵盖了小型EMG或电子测角计系统，以及具有多种传感器的综合系统，可以根据最终用户的需求进行组合配置。

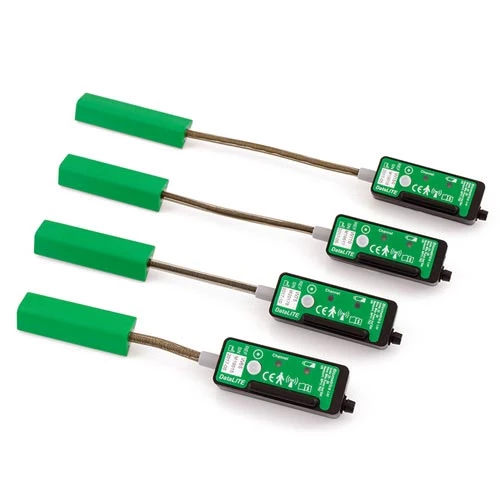

无线双轴测角计

无线双轴测角计可同时对两个平台上的角度变化进行测量，包括动态关节运动中的腕部、颈部、肘部、踝关节、膝关节、髋关节和背部的角度数据。

传感器轻巧灵活，质量牢固，可以舒适地佩戴于衣服之下，不易被察觉，也不影响关节的运动。

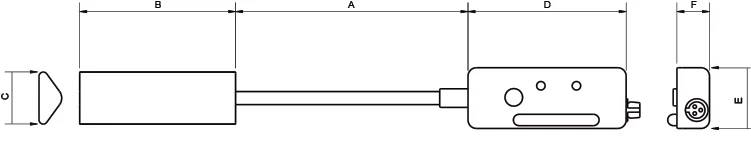

DataLITE无线测角计产品规格

在一般情况下，没有规定哪个部位或关节最适合使用哪种尺寸的传感器，这与所测试部位或关节的大小有关。传感器必须能够穿过关节，使得两个端块可被安装在皮肤和下层骨骼结构相对位移最小的位置。在某些情况下，不止一种尺寸的传感器是合适可用的。下表仅供成人受试者参考，儿科用途的大小会有不同。

	关节	测试输出内容	通道数	A 最大	A 最小	B	C	D	E	F	重量 (g)
W65	腕部	屈/伸、尺侧偏离	2	65	30	55	18	53	22	12	24
W75	腕部(大)	屈/伸、尺侧偏离	2	75	35	60	18	53	22	12	25
W110	肘部、踝关节	屈/伸、背屈/跖伸、内翻/外翻	2	110	70	60	18	53	22	12	25
W150	膝关节或髋关节	膝关节的屈/伸和足外翻/内翻，髋关节的屈/伸和外展/内收	2	150	100	70	18	53	22	12	27
W150/B	背部	屈/伸、侧屈	2	150	50	120	18	53	22	12	29

单位：毫米

传感器类型	应变计
寿命¹	600,000次
准确性	在± 90º范围内误差不超过± 2º
重复性	在90º范围内误差不超过1º
工作温度	+10ºC 至 +40ºC
温度漂移	0.15 度 / ºC

寿命测试的结果是通过统计传感器每天连续做循环运动得到总计的次数。例如：把传感器放在成人的肘关节运动从开始位置到最大屈位置再返回开始位置作为一个周期，这样的动作最少可以使用600,000次。

每个传感器最多2个轴，最多2个数字输入，适用于压力传感器
在+180度范围内分辨率优于+0.1度
在X和Y上可选择的采样率为每秒1000，500，250或100个采样
带宽范围：DC到500Hz，+ 0dB / -3dB（采样率低于1000则会降低）
数字输入通道可选择的采样率为每秒1000, 500, 200, 100或50个采样
无线传输数据丢失容限为100mS
采用集成充电控制的可充电锂离子聚合物电池供电
充满电的电池可使用超过12个小时

无线单轴转轴测角计

无线单轴转轴测角计用于测量在一个平面上的旋转角度，例如：测量前臂的内旋/外旋或者颈部的轴性旋转。如果转轴测角计在X-X或Y-Y平面内弯曲，则输出值会保持不变。所有的转轴测角计除了尺寸有所区别，功能都是一样的。

DataLITE 无线单轴转轴测角计产品规格

Torsiometer Details

	关节	关节	通道数	A 最大	A 最小	B	C	D	E	重量 (克)
Z110	颈部	轴性旋转	1	110	70	60	18	54	20	22
Z180	前臂	内旋/外旋	1	180	130	70	18	54	20	25

单位：毫米

传感器类型	应变计
寿命¹	600,000次
准确性	在± 90º范围内误差不超过± 2º
重复性	在90º范围内误差不超过1º
工作温度	+10ºC 至 +40ºC
温度漂移	0.15 度 / ºC

每个传感器1轴，最多2个数字输入，适用于压力传感器
+180度范围内的分辨率优于+0.1度
Z可选择采样率为每秒1000，500，250或100个采样
带宽范围：DC到500Hz，+ 0dB / -3dB（采样率低于1000则会降低）
>数字输入通道可选择的采样率为每秒1000, 500, 200, 100或50个采样
无线传输数据丢失容限为100mS
采用集成充电控制的可充电锂离子聚合物电池供电
充满电的电池可使用超过12个小时

无线EMG

DataLITE无线EMG传感器轻巧易用，可提供卓越的信号质量。带宽为 10-490 Hz，内置x1000倍的增益放大器，用户可以选择500、 1000 或2000 Hz的采样率。

外形尺寸	42 x 24 x 14毫米	带宽	10–490Hz
重量	17克	电极数量	2
电极直径	10毫米	共模互斥比@ 60 Hz (dB)	> 96 dB（通常为110 dB）
电极中心间距	20毫米	满量程	+/- 6 mV 峰峰值
无线传输数据丢失	容限 100 mS	增益	标准单位1000（也可以是100）
输入阻抗	> 10,000,000 M欧姆	准确性	+/- 0.5%
采样率	用户可选择每频道500,1000或2000 Hz	电池寿命	8小时
噪音	‹ 5µV	电极	可重用积分干电极

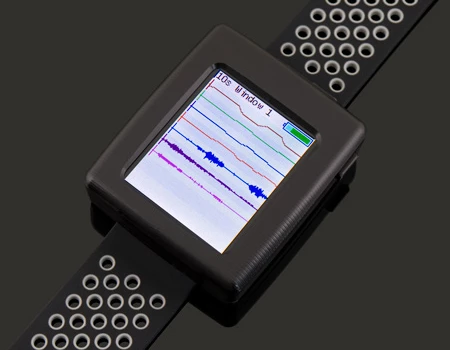

DataLITE EXPLORE 是一套可穿戴设备，可通过使用各种无线传感器对多通道的EMG、动态关节运动、加速度和其他生理参数的进行采集记录。无论是正常测试距离范围以内还是以外的数据，都能被采集和记录以供分析。

无线加速度传感器

无线加速度传感器可以测量3轴的加速度，包含动态加速度(如振动)及静态加速度(如重力)。测量范围为±16G (±156.91 m/s2)，传感器将数据直接发送到电脑端，可以轻松地与关节角度、EMG或其他获取到的数据进行同步分析。

外形尺寸	44 x 24 x 12 mm	频道数量	3
重量	15克	测量方向	X, Y, Z
采样率	用户可选择每通道500, 1000或2000 Hz	输出范围	0至+/- 16克
带宽	DC至1 KHz（+0 dB / -3 dB）	无线传输数据丢失	容限100 mS
时间准确性	≤3mS	电池寿命	12小时

无线手持触发开关

无线手持触发开关为用户提供了一个可以使DataLITE与DataLOG或其他第三方系统（如Vicon或Qualisys运动分析相机的系统）准确同步的解决方案。

接触开关

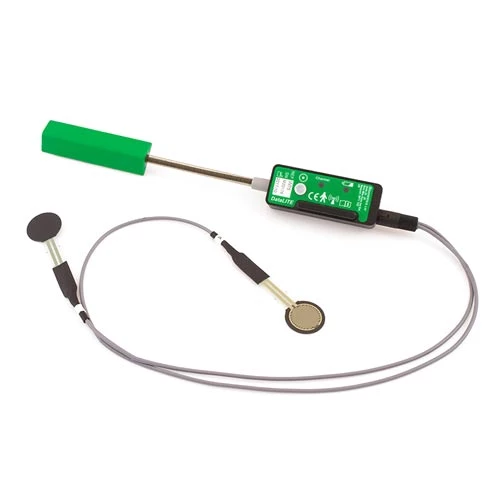

将接触开关插入一个无线测角计，例如，插入安装于踝关节的测角计上，接触开关置于脚掌底部，使得研究者可以对踝关节动态运动过程中的相关步态参数进行调校。

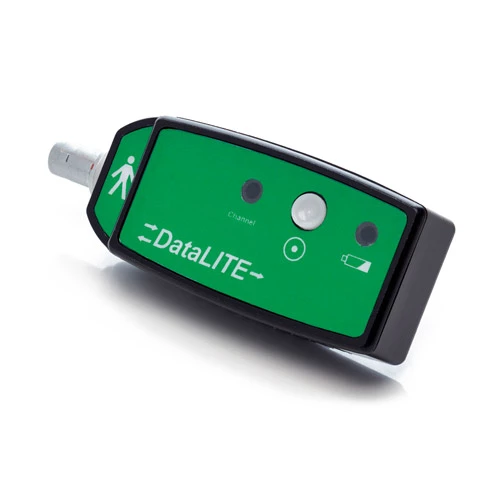

无线适配器

DataLITE无线适配器用于连接以下设备，使得这些设备可与DataLITE接口通讯并传输数据：

DataLITE无线适配器规格

外形尺寸	67 x 29 x 15毫米
重量	34克
外壳材料	共聚甲醛
采样率	用户可选择每通道500, 1000或2000 Hz
带宽	DC至1 KHz（+0 dB / -3 dB）
无线传输数据丢失	容限100mS
电池	锂聚合物可充电电池
电池寿命	充满电的电池使用时长大于：握力计（G200）: 12小时捏力计（P200）: 15小时压力板（FP3 / FP4）: 9小时肌力计（M550）: 9小时直连式称重传感器: 15小时 S型称重传感器: 15小时

Biometrics的握力计采用精密压力传感技术提高测试的灵敏度和精密度，甚至可以做到非常轻的抓力测试。采用Jamar行业标准设计，可以方便科研人员将测试值与标准值进行比较。

尺寸	标准Jamar配置，仅适用于握力测试
重量	630g
准确性	测量结果优于1%
测量范围	0-90公斤或0-200磅

独特的电子捏力计采用超薄设计，科研人员可以精准量化捏力数值直至最大捏力限值。Biometrics的捏力计亦可与各种第三方系统接口。

尺寸	直径45 X 6 mm
重量	65g
准确性	测试结果优于0.6%
测量范围	0-22.5公斤或0-50磅

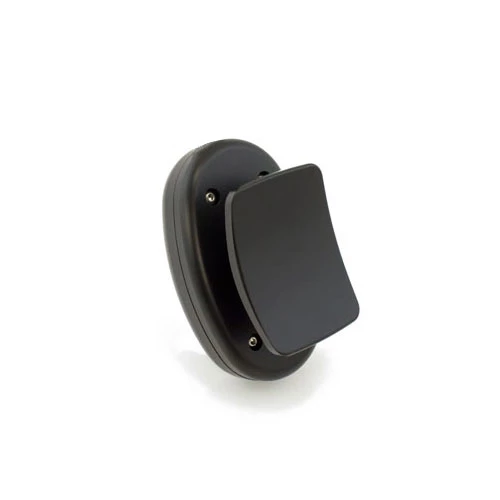

肌力计可以让用户量化徒手肌力检查的数值。通过使用肌力计，研究者可对在抗重力与抗阻力的手动肌肉测试过程中使用的力进行量化，以用来对单个肌肉或肌肉群进行肌力级别评定。

尺寸	115 x 65 x 32 mm
重量	250g
准确性	测量结果优于1%
测试范围	0-50公斤，仅适用于压力测试
拱形配件	1个小号，1个大号

Biometrics的各种压力板组合为研究人员提供更高的准确性、多样性和易用性。

	FP3	FP4
尺寸	200 x 125 x 14 mm	250 x 125 x 22 mm
重量	790g	1560g
测试范围	0 to 100Kg	0 to 250Kg
安全承受范围	标准测试范围的150%
准确性	± 0.5%
最大输入电压（伏）	10.0 Vdc
灵敏度	15.0 mV/ RL at 10.0 Vs

Biomerics的精密称重传感器能够提供全面易用的测量压力或拉力的解决方案。专为医学领域、人体工学和运动科学领域等一般研究应用而设计，称重传感器与Biometrics的DataLITE数据采集系统结合使用，可成为一套十分理想的研究与教学工具。

标准测量范围	0至0.5, 1, 2.5 KN	安全负载	在校准没有损失的情况下为满量程的50%
质量	In-Line - 120g, S-Beam - 350g	激励电压	最大15.0 Vdc
灵敏度	2.00 mV / V	准确性	优于满量程的0.25%
热灵敏度	满量程输出的0.0005% /°C	输入电阻	350欧姆
输出电阻	350欧姆	温度范围	工作：-10 °C至+40 °C 储存：-10 °C至+50 °C
湿度范围	工作：30%至75% 储存：10%至100%	大气压力范围	工作：500 hPA至1060 hPA 储存：500 hPA至1060 hPA
